CTN-BB0135F
型号:CTN-BB0135F

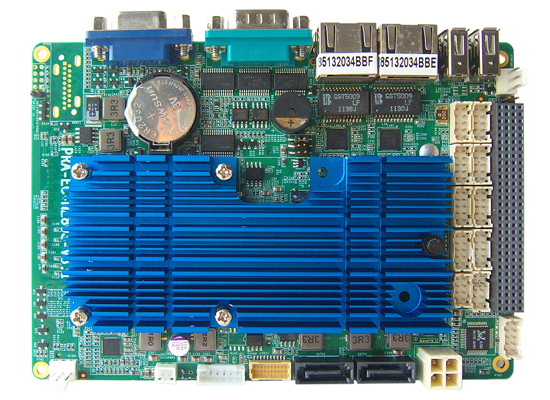

名称:ATOM双核D2550凌动主板 3.5寸双网口3G工业主板
产品特点:

ATOM双核D2550凌动主板基于Cedar Trail ATOM双核D2550处理器。该3.5寸双网口3G工业主板支持VGA/LVDS/HDMI显示接口,支持独立双显。最大支持4GB内存,6串口,2个千兆以太网口。

产品简介:

ATOM双核D2550凌动主板基于Cedar Trail ATOM双核D2550处理器。该3.5寸双网口3G工业主板支持VGA/LVDS/HDMI显示接口,支持独立双显。最大支持4GB内存,6串口,2个千兆以太网口。

产品特性:
CTN-BB0135F ATOM双核D2550 3.5寸双网口3G工业主板采用Intel® 高性能,低功耗D2550+NM10。
支持VGA,LVDS及HDMI显示接口
板载1个204pin 1066MHZ DDRIII SO-DIMM内存插槽,最大支持4GB内存
支持2个REALTEK 8111E千兆以太网接口
支持7个USB2.0接口
支持2个标准SATAII接口

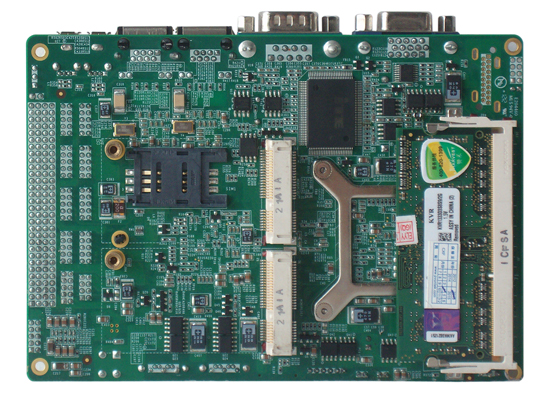

支持2个标准MINI PCI-E接口,其中1个支持SIM卡槽
支持HDA5.1输出
DC12V单电源输入
产品参数:

产品名称

CTN-BB0135F工控主板

CPU

Intel® Atom™ Processor D2550
Dual-Core 1M Cache 1.86GHZ(可选N2800 1M Cache 1.86GHZ)

芯片组

NM10

内存

1 x DDR3 SODIMM
最大支持DDR3 4GB 1066MHZ 内存

存储

2 x SATA II

以太网

Realtek® 8111E
2 x千兆自适应RJ45接口

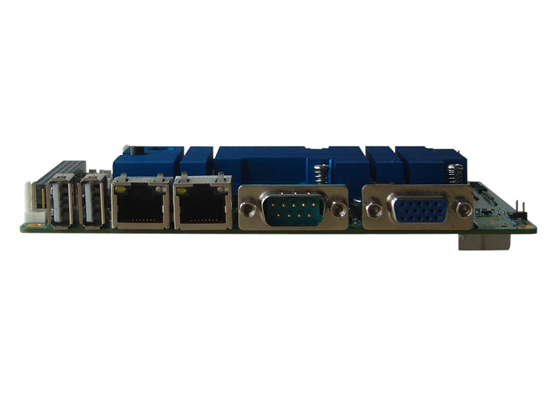

外部接口

2 x USB 2.0
1 x RS232(232/422/485可选)

插针接口

1 x PS/2
5 x USB2.0
2 x RS422/RS485,  3 x RS232
4 x GPI, 4 x GPO
1 x SFAN
1 x FrontPanel

扩展接口

2 x MiniPcie (其中之一带SIM卡槽)
1 x PC104+

显示接口

1 x VGA
1 x HDMI
1 x LVDS(单通道24BIT)

音频接口

HDA5.1

BIOS

AMI EFI BIOS(支持批量定制)

供电输入

1 x电源输入 DC 12V

功耗

13.2W

工作温度

Operation:  -20 - 60℃

工作湿度

Operation:   5% ~ 95 % 非凝结

配件

说明书、电源适配器、驱动光盘

尺寸

146H x102W(mm)
