CTN-BC0120A
型号:CTN-BC0120A

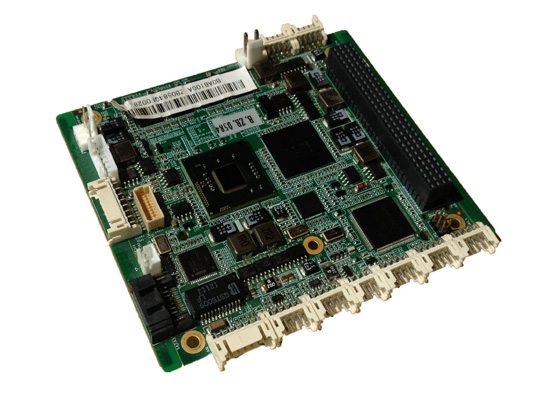

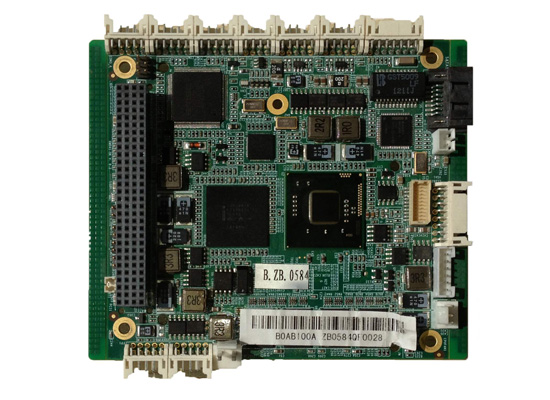

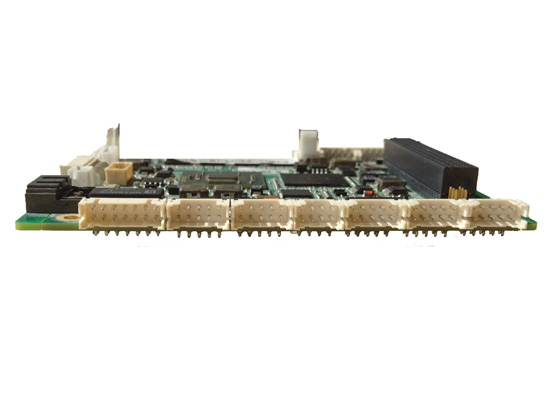

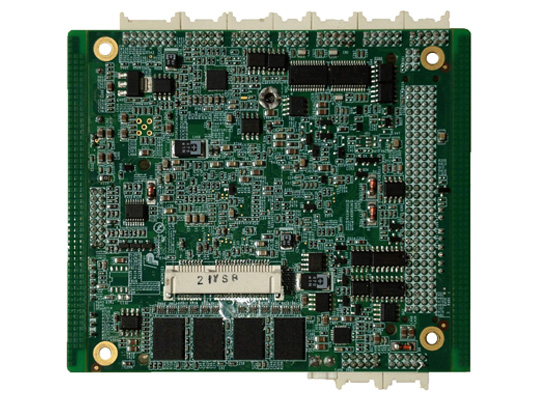

名称:PC104+小尺寸紧凑型凌动主板多功能全插针凌动三代主板
产品特点:

PC104+小尺寸紧凑型凌动主板多功能全插针凌动三代主板基于凌动ATOM 3代Cedar Trail处理器平台。采用多层精密电路板,在超小尺寸面积内集成大部分功能。适合高集成度,小尺寸,带扩展等传统工业情况。该凌动主板所有板载接口均采用标准插针引出,板贴内存颗粒,支持PC104+及minipcie扩展。

产品简介:

CTN-BC0120A PC104+小尺寸凌动主板基于凌动ATOM 3代Cedar Trail处理器平台。采用多层精密电路板,在超小尺寸面积内集成大部分功能。适合高集成度,小尺寸,带扩展等传统工业情况。该工控主板所有板载接口均采用标准插针引出,板贴内存颗粒,支持PC104+及minipcie扩展。

产品特性
采用Intel® AtomTM N2600 1.6 GHZ处理器
NM10芯片组
板载1个Intel 82574L/82583V千兆以太网接口插针
板载DDRIII 1GB内存
支持VGA/LCD双显,支持S4、S5网络唤醒
支持4个USB 2.0
2个SATAII
1个RS-232,2个RS-485,1个RS-232/RS-422/RS-485可选
1个Mini PCI-E
1个PCI-104插槽
单12V电源
1个GPIO接口。
产品参数:

产品名称

CTN-BC0120A工控主板

CPU

Intel® Atom™ Processor N2600 1.6 GHZ
1M L2 cache

芯片组

Intel NM10

内存

板载DDRIII 2GB

存储

1 x SATA II

以太网

INTEL 82583
1 x千兆自适应接口

外部接口

4 x USB 2.0
1 x RS232,2 x RS485,1 x RS232/ RS485/ RS422

扩展接口

1 x PC104+

显示接口

1 x VGA
1 x LVDS(单通道24BIT)

音频接口

HDA5.1

BIOS

AMI EFI BIOS(支持批量定制)

供电输入

1 x电源输入 DC 12V

功耗

10.2W

工作温度

Operation:  0℃ - 60℃(-20℃~70℃基于项目)

工作湿度

Operation:  0 ~ 95 % 非凝结

尺寸

96H x90W(mm)
